Un module bluetooth permet une communication entre la carte Arduino et un smartphone ou un ordinateur sans avoir à connecter un câble.

Vous trouverez un lien sur un tutoriel sur la manière d'utiliser un module BlueTooth avec une carte Arduino:

• Eskimon - module-bluetooth-hc-05
• module-bluetooth-hc-06
• caractéristiques techniques module-bluetooth-hc-05-06
• module-bluetooth-hc-06-ZS-040

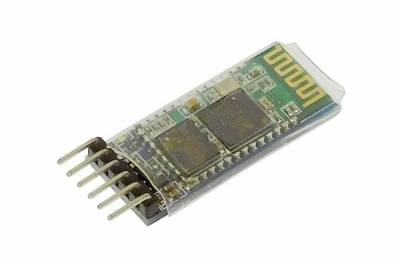

Les caractéristiques du module-bluetooth-hc-06 :

• caractéristiques techniques module-bluetooth-hc-06
• caractéristiques techniques module-bluetooth-hc-06 - 1

Il faut suivre le tutoriel donné sur le lien suivant :

• module-bluetooth-hc-06

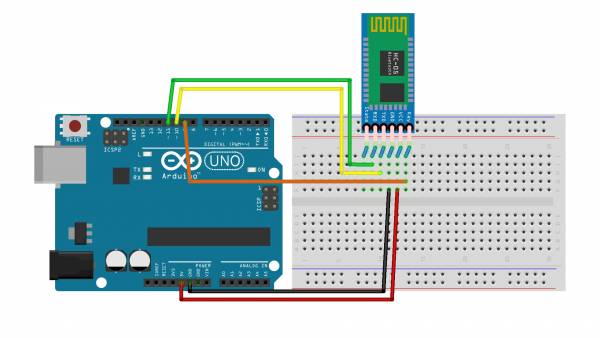

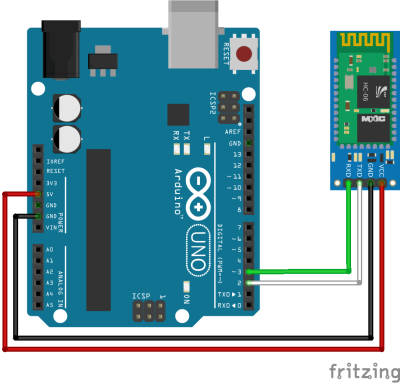

Ce tutoriel donne le schéma de câblage :

Le programme initial permettant de donner un nom, un code PIN, etc. au module Bluetooth :

#include <SoftwareSerial.h>

SoftwareSerial Module_BT(2,3); // RX, TX

void setup(){
  //Initialize Serial Monitor
  Serial.begin(9600);
  Serial.println("ENTER AT Commands:");
  //Initialize Bluetooth Serial Port
  Module_BT.begin(9600);
}

void loop(){
  //Write data from HC06 to Serial Monitor
  if (Module_BT.available()){
    Serial.write(Module_BT.read());
  }

  //Write from Serial Monitor to HC06
  if (Serial.available()){
    Module_BT.write(Serial.read());
  }
}

Le code Arduino est téléchargeable ici : init_hc-06.zip

Dans une classe où il y a plusieurs modules BT, il est parfois difficile de trouver le module BT que vous avez connecté à votre carte. Sur les applications de communication Série en Bluetooth (Bluetooth Serial), il apparaît seulement plusieurs “HC-05”… Difficile de choisir. On peut s'en sortir si on connait l'adresse MAC (identifiant unique du matériel) du type : 7D:2C:55:C0:2E:83.

La solution est disponible sur cet Article : Forum Arduino

La liste de toutes les commandes AT pour le module BT en mode “commande” : Embedded Bluetooth Serial Communication Module - AT command set

Voici un programme permettant de contrôler la LED de la carte (connectée à la patte N°13). Le programme permet par exemple de d'allumer ou d'éteindre la LED, ainsi que de faire clignoter la LED à une période définie par un utilisateur. La vidéo suivante montre son fonctionnement :

Arduino - module Bluetooth HC06 - Smartphone

Il faut d'abord télécharger une application sur votre smartphone permettant le dialogue entre votre smartphone et le module Bluetooth. Par exemple l'application :

• Bluetooth Terminal

Ce Programme permet d'allumer une LED en envoyant ON via le terminal BT du smartphone. Si on envoie OFF, la LED s'éteind. Si on envoie un nombre “T” compris entre 0 et 10000, la LED va clignoter avec une période T.

#include <SoftwareSerial.h>
SoftwareSerial hc06(2, 3);
String cmd = "";
float sensor_val = 0;
// faire clignoter clignoter la led
byte led = 8;
int Tblink = 100;
float isBlink = false; // drapeau pour lancer le clignotement... ou non

void setup() {
  // pin 13 OUTPUT
  pinMode(led, OUTPUT);

  //Initialize Serial Monitor
  Serial.begin(9600);
  //Initialize Bluetooth Serial Port
  hc06.begin(115200); /// Tester aussi avec 9600 si vous rencontrez des difficultés de communication avec le moule BT
}
void loop() {
  //Read data from HC06
  while (hc06.available() > 0) {
    cmd += (char)hc06.read();
  }
  //Select function with cmd
  if (cmd != "") {
    Serial.print("Command recieved : ");
    Serial.println(cmd);
    // We expect ON or OFF from bluetooth
    if (cmd == "ON") {
      Serial.println("Function is on");
      digitalWrite(led, HIGH); // alumer la led
      isBlink = false; // arrêter le clignotement
    } else if (cmd == "OFF") {
      Serial.println("Function is off");
      digitalWrite(led, LOW); // éteindre la led
      isBlink = false; // arrêter le clignotement
    } else {
      // convertir la comande en un entier
      int x = cmd.toInt(); // conversion de la chaine de caractère en un entier
      if (x >= 0 && x <= 10000) { // si la commande est un nombre entre 0 et 10000 (soit 10s)
        Tblink = x;
        clignoterLed(13, x, x);
        isBlink=true;
      }
      else {
        Serial.println("Function is off by default");
      }
    }
    cmd = ""; //reset cmd
  }
  // gestion du clignotement
  if (isBlink) {
    clignoterLed(led,Tblink,Tblink);
  }

  // Simulate sensor measurement
  sensor_val = (float)random(256); // random number between 0 and 255

  //Write sensor data to HC06
  hc06.print(sensor_val);
  delay(100);
}

void clignoterLed(int led, int Ta, int Te) { // led : patte connécéet à la led, Ta: temps d'allumage, Te: temps led éteinte
  digitalWrite(led, HIGH);
  delay(Ta);
  digitalWrite(led, LOW);
  delay(Te);
}

Le code Arduino est téléchargeable ici : test_send_recieve_hc06_clignoter_led.zip

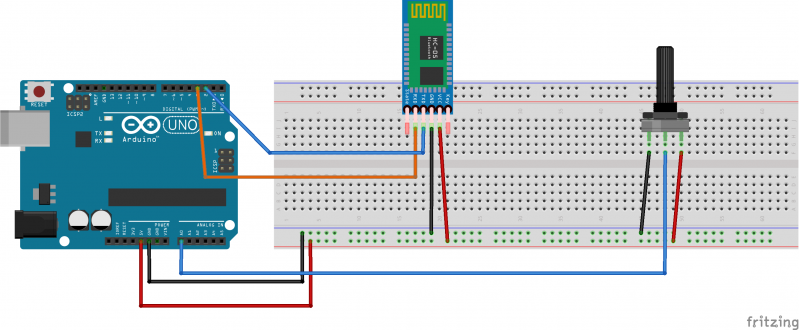

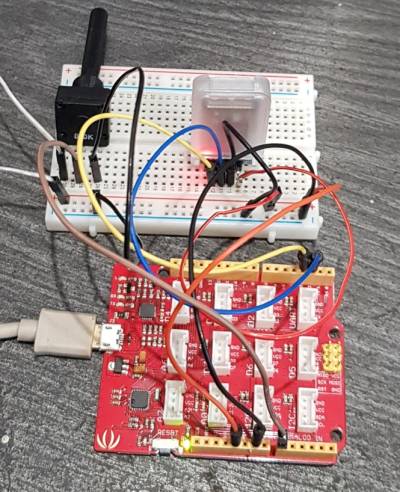

Reprendre le montage précédent et y incorporer un potentiomètre branché sur A0 comme l'image suivante :

• Lire les données sur le capteur (ici le potentiomètre)
• envoyer les données via le port Bleutooth
• Afficher les données sur un terminal Bluetooth d'un smartphone.

télécharger le programme Arduino sur le lien suivant :

• test_send_recieve_hc06_donnees_capteur.zip

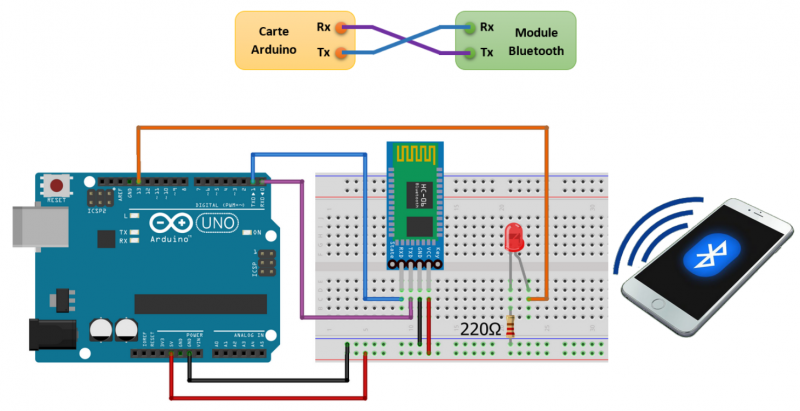

Il est possible de connecter directement les broches RX et TX du module BT respectivement aux pattes digitales TX et RX de la carte Arduino. Dans ce cas, la communication série s'effectue directement via la classe “Serial” incluse dans la carte. Le schéma est le suivant :

Le programme et les explications permettant de contrôler une LED est le suivant :

ICN au Lycée Valin

Le code Arduino est le suivant :

// définition de la broche 13 de la carte en tant que variable
const int led_rouge = 13;
String message;

// fonction d'initialisation de la carte
void setup()
{
   pinMode(led_rouge, OUTPUT);   // initialisation de la broche 13 comme étant une sortie
   Serial.begin(9600);    // initialisation de la liaison série
}

void loop()
{
  if (Serial.available() > 0 )   //Si un message a été reçu  faire ceci
  {
    message=Serial.readString();  // lire le message
      if(message=="1"){
         digitalWrite(led_rouge, HIGH);   // allume la LED
      }
      if(message=="0"){
         digitalWrite(led_rouge, LOW);   // éteint la LED
      }
  }
}

Dans ce code, il est nécessaire cette fois-ci que l'application Android envoie “1” pour allumer la LED et “0” pour l'éteindre.

Nous allons créer une application Android permetant de dialoguer avec une carte Arduino via un module Bluetooth. L'outil en ligne MIT App Inventor offre une manière graphique très élégante de fabriquer une application Android:

• http://appinventor.mit.edu/

Vous trouverez un tutoriel très simple en français sur la construction d'une application permettant de contrôler deux boutons (ON/OFF), de recevoir et d'afficher des données envoyées par une carte Arduino via un module Bluetooth :

• https://www.aranacorp.com/fr/creez-une-app-avec-app-inventor-2/

Nous allons utiliser le programme Arduino précédemment écrit permettant d'allumer et d'éteindre une LED (patte 13) et d'envoyer des données lues sur un potentiomètre via le port Bluetooth.

Le programme Arduino est téléchargeable sur ce lien :

• test_send_recieve_hc06_donnees_capteur.zip

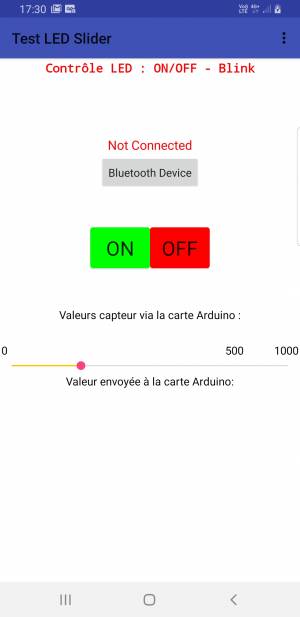

Grace à l'outil en ligne MIT App Inventor il est possible de créer une application permettant de se connecter au module Bluetooth, comprenant deux boutons ON et OFF permettant d’allumer ou d'éteindre la LED 13, et permettant d'afficher les données envoyées par la carte:

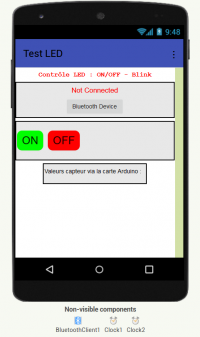

MIT App Inventor permet de designer l'interface de l'application en sélectionnant les boutons et les fonctionnalités :

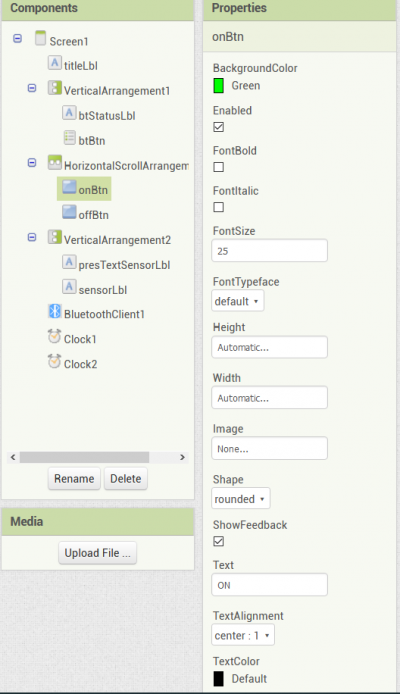

A chaque composant correspond une description détaillée qu'il est possible de customiser. Par exemple ici pour le bouton ON :

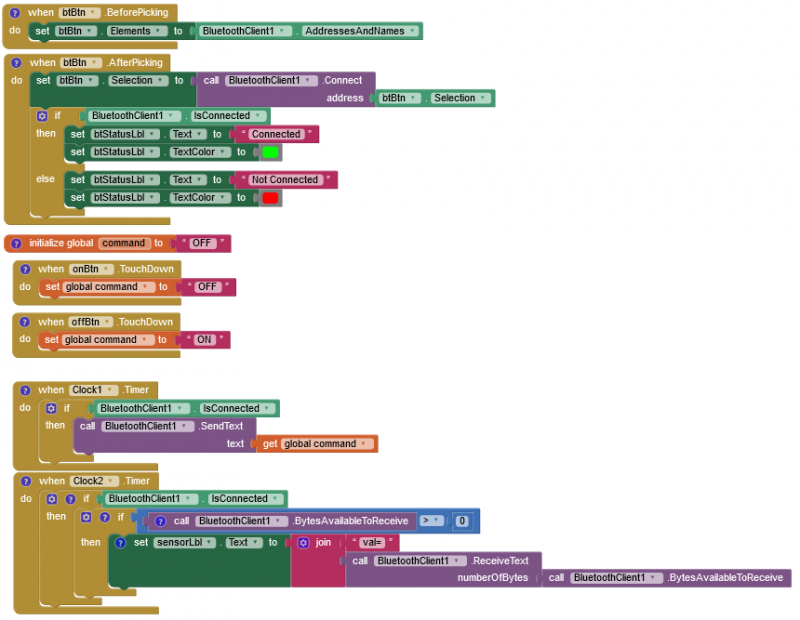

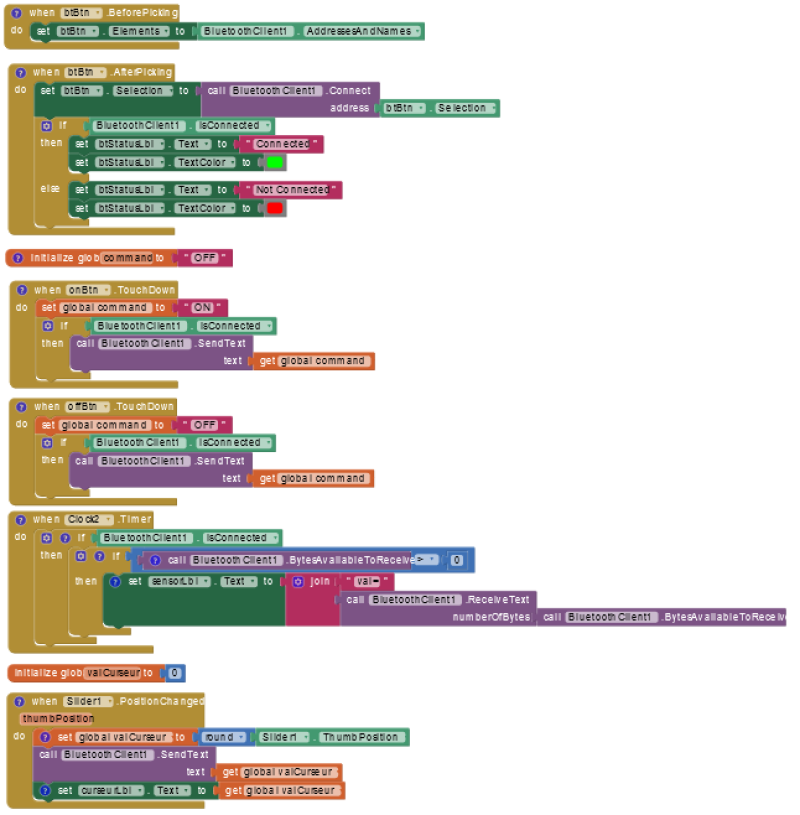

La programmation de l'application s'effectue sous Scratch qui est une programmation graphique par bloc comme le montre l'image suivante :

Vous pouvez télécharger l'application Android sur le lien suivant :

• application.zip

Le projet développé sur l'outil en ligne MIT App Inventor peut être modifié en téléchargeant le lien suivant :

• projet_mit_app_inventor_test_led.zip

Une version différente du projet est disponible sur ces liens :

• Programme App Inventor
• Application Android associée

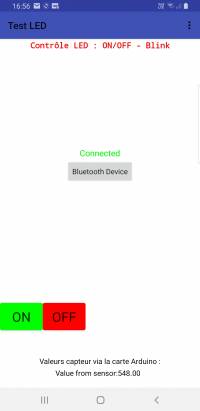

Il est possible de visualiser l'application Android créée directement sur votre ordinateur à l'aide d'un émulateur Android. Les informations d'installation sont disponibles sur ce lien :

• Installing and Running the Emulator in AI2

L'installation sur Windows est disponible sur le lien suivant :

• aiStarter

Voici quelques tutoriels permettant d'insérer un slider dans l'application:

• Tuto Slider horizontal 1
• Tuto Slider horizontal 2

La nouvelle application est basée sur le même programme que la partie précédente. On y insère un slider permettant d'envoyer la période de clignotement entre 0 et 1000ms. L'interface de l'application est la suivante :

le programme et l'application sont disponibles sur les liens suivants:

• Programme App Inventor
• Application Android
• Programme Arduino Associé (identique à la partie précédente)

Le programme est effectué sous Scratch :

Ce programme peut ensuite être modifié pour contrôler un moteur, un servomoteur, la couleur d'une LED multicolore, ou toute autre application nécessitant l'utilisation d'un paramètre.

Voici un lien expliquant comment accéder aux images et au sons sur App Inventor 2 :

• Accessing Images and Sounds (App Inventor 2)
• Media Components
• Un exemple utilisant une image et un son
• Comment jouer une liste de sons
• Comment intégrer un son dans une application mobile

En s'inspirant des affiches interactives, il est possible de créer des objets interactifs capables de réagir en lançant un médiat (son, vidéo, animation). Cette interaction intervient par exemple lorsque la valeur renvoyée par la mesure d'un paramètre associée à un capteur est inférieure à un seuil.

On choisit exemple un capteur de distance à ultrason.

Le système comporte deux cartes Arduino

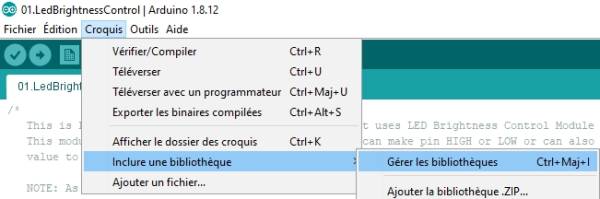

Dans l'IDE d'Arduino, aller dans Croquis> Inclure une bibliothèque > Gérer les bibliothèques :

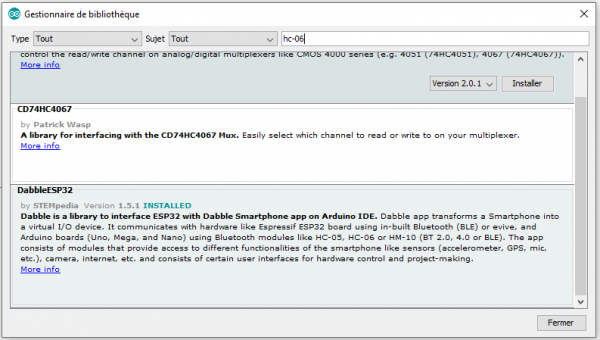

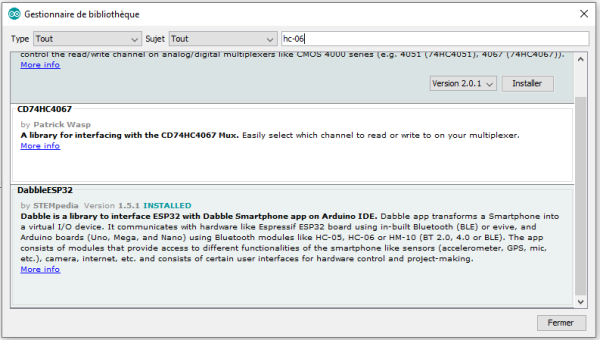

Dans le moteur de recherche du Gestionaire de bibliothèque, taper le nom du module Bluetooth (ici hc-06) :

Installer la librairie “DabbleESP32”, en cliquant sur le bouton “Installer”.

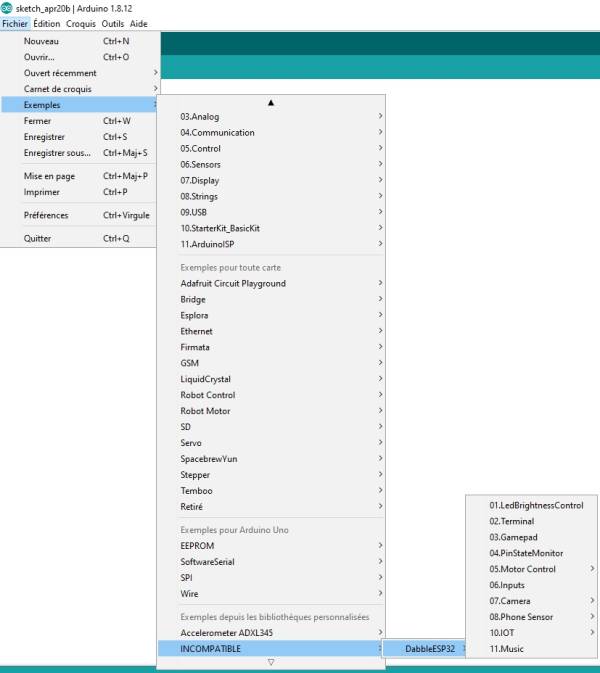

Nous disposons maintenant de tous les exemples de cette librairie :

Cette librairie permet maintenant de contrôler certains capteurs et actionneurs (LED,etc.) branchée sur la carte Arduino. Pour cela, il suffit de télécharger l'interface de Dabble sur votre Smartphone :

• Dabble

voir tutoriel : Retrogeek

#include <SoftwareSerial.h>

SoftwareSerial mySerial(10, 11); // RX, TX

void setup() {
  Serial.begin(9600);
  pinMode(9,OUTPUT); digitalWrite(9,HIGH);
  Serial.println("Enter AT commands:");
  mySerial.begin(38400);
}

void loop()
{
  if (mySerial.available())
  Serial.write(mySerial.read());

  if (Serial.available())
  mySerial.write(Serial.read());
}

AT : Vérifier la connexion avec le module

AT+NAME : Voir le nom du module

AT+ADDR : Voir l’adresse du module

AT+VERSION : Connaitre la version

AT+UART : Connaitre la vitesse de connexion

AT+ROLE: Voir le rôle du module (1=master/ 0=slave/ 2=esclave boucle)

AT+RESET : Redemarrage dy module et sortir du mode AT

AT+ORGL : Restorer le module d’usine

AT+PSWD: Consulter le mot de passe

AT+BIND=adresse,du,slave (on a remplacé les : par des , ) , permet de connecter un module master à un slave

Data sheet :

• http://yourduino.com/docs/CSR-BC417-datasheet.pdf

Tutoriel Arduino :

• https://electronicshobbyists.com/hc-05-bluetooth-module-interfacing-with-arduino-arduino-bluetooth-module-tutorial/
• https://retroetgeek.com/arduino/configuration-du-module-hc-05-pour-arduino/

Tutoriel en PDF :

• Gotronic

Un tutoriel en vidéo :

• Bluetooth for Android and Arduino HC-05 Module, Java implementation

L'installation du module Bluetooth HC05, c'est à dire la connexion et le test de ce composant est accessible sur le tutoriel de Gotronic :

• Tutoriel Gotronic HC05

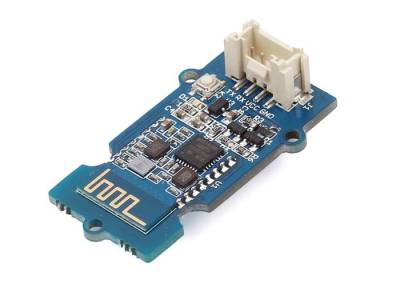

Le tutoriel d'utilisation est le suivant : Wiki Seeeduino -Grove-BLE-dual_model-v1.0

Le code permettant de connaître les caractéristiques du modules BT Grove-BLE est accessible ici : Github

Le code permettant de connaître les caractéristiques du module BT Grove-BLE est le suivant : Programme Arduino Sur Github

/*
Bluetooth HM13 Demo Code
2014 Copyright (c) Seeed Technology Inc.  All right reserved.
Author: Jacky Zhang
This demo code is free software; you can redistribute it and/or
modify it under the terms of the GNU Lesser General Public
License as published by the Free Software Foundation; either
version 2.1 of the License, or (at your option) any later version.
This library is distributed in the hope that it will be useful,
but WITHOUT ANY WARRANTY; without even the implied warranty of
MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.  See the GNU
Lesser General Public License for more details.
You should have received a copy of the GNU Lesser General Public
License along with this library; if not, write to the Free Software
Foundation, Inc., 51 Franklin St, Fifth Floor, Boston, MA  02110-1301  USA
For more details about the product please check http://www.seeedstudio.com/depot/
*/

/* Upload this sketch into Arduino Uno and press reset*/

#include <SoftwareSerial.h>   //Software Serial Port
#define RxD 2
#define TxD 3

#define MASTER 1    //change this macro to define the Bluetooth as Master or not

SoftwareSerial blueToothSerial(RxD,TxD);//the software serial port

char recv_str[100];

void setup()
{
    Serial.begin(115200);   //Serial port for debugging
    pinMode(RxD, INPUT);    //UART pin for Bluetooth
    pinMode(TxD, OUTPUT);   //UART pin for Bluetooth
    Serial.println("\r\nPower on!!");
    if(setupBlueToothConnection() != 0) while(1);   //initialize Bluetooth
    //this block is waiting for connection was established.
    while(1)
    {
        if(recvMsg(1000) == 0)
        {
            if(strcmp((char *)recv_str, (char *)"OK+CONB") == 0)
            {
                Serial.println("connected\r\n");
                break;
            }
        }
        delay(200);
    }
}

void loop()
{
    #if MASTER  //central role
    //in master mode, the bluetooth send message periodically.
    delay(400);
    Serial.println("send: hi");
    blueToothSerial.print("hi");
    delay(100);
    //get any message to print
    if(recvMsg(1000) == 0)
    {
        Serial.print("recv: ");
        Serial.print((char *)recv_str);
        Serial.println("");
    }
    #else   //peripheral role
    delay(200);
    //the slave role only send message when received one.
    if(recvMsg(1000) == 0)
    {
        Serial.print("recv: ");
        Serial.print((char *)recv_str);
        Serial.println("");
        Serial.println("send: hello");
        blueToothSerial.print("hello");//return back message
    }
    #endif
}

//used for compare two string, return 0 if one equals to each other
int strcmp(char *a, char *b)
{
    unsigned int ptr = 0;
    while(a[ptr] != '\0')
    {
        if(a[ptr] != b[ptr]) return -1;
        ptr++;
    }
    return 0;
}

//configure the Bluetooth through AT commands
int setupBlueToothConnection()
{
    #if MASTER
    Serial.println("this is MASTER\r\n");
    #else
    Serial.println("this is SLAVE\r\n");
    #endif

    Serial.print("Setting up Bluetooth link\r\n");
    delay(3500);//wait for module restart

    //send command to module in different baud rate
    while(1)
    {
        delay(500);
        blueToothSerial.begin(9600);
        delay(500);
        Serial.print("try 9600\r\n");
        if(sendBlueToothCommand("AT") == 0)
            break;
        delay(500);
        blueToothSerial.begin(115200);
        delay(500);
        Serial.print("try 115200\r\n");
        if(sendBlueToothCommand("AT") == 0)
            break;
    }

    //we have to set the baud rate to 9600, since the soft serial is not stable at 115200
    sendBlueToothCommand("AT+RENEW");//restore factory configurations
    sendBlueToothCommand("AT+BAUD2");//reset the module's baud rate
    sendBlueToothCommand("AT+AUTH1");//enable authentication
    sendBlueToothCommand("AT+RESET");//restart module to take effect
    blueToothSerial.begin(9600);//reset the Arduino's baud rate
    delay(3500);//wait for module restart
    //configure parameters of the module
    sendBlueToothCommand("AT+VERS?");//get firmware version
    sendBlueToothCommand("AT+ADDE?");//get EDR MAC
    sendBlueToothCommand("AT+ADDB?");//get BLE MAC
    sendBlueToothCommand("AT+NAMEHM-13-EDR");//set EDR name
    sendBlueToothCommand("AT+NAMBHM-13-BLE");//set BLE name
    sendBlueToothCommand("AT+PINE123451");//set EDR password
    sendBlueToothCommand("AT+PINB123451");//set BLE password
    sendBlueToothCommand("AT+SCAN0");//set module visible
    sendBlueToothCommand("AT+NOTI1");//enable connect notifications
    //sendBlueToothCommand("AT+NOTP1");//enable address notifications
    sendBlueToothCommand("AT+PIO01");//enable key function
    #if MASTER
    sendBlueToothCommand("AT+ROLB1");//set to master mode
    #else
    sendBlueToothCommand("AT+ROLB0");//set to slave mode
    #endif
    sendBlueToothCommand("AT+RESET");//restart module to take effect
    delay(3500);//wait for module restart
    if(sendBlueToothCommand("AT") != 0) return -1;//detect if the module exists
    Serial.print("Setup complete\r\n\r\n");
    return 0;
}

//send command to Bluetooth and return if there is a response
int sendBlueToothCommand(char command[])
{
    Serial.print("send: ");
    Serial.print(command);
    Serial.println("");

    blueToothSerial.print(command);
    delay(200);

    if(recvMsg(200) != 0) return -1;

    Serial.print("recv: ");
    Serial.print(recv_str);
    Serial.println("");
    return 0;
}

//receive message from Bluetooth with time out
int recvMsg(unsigned int timeout)
{
    //wait for feedback
    unsigned int time = 0;
    unsigned char num;
    unsigned char i;

    //waiting for the first character with time out
    i = 0;
    while(1)
    {
        delay(50);
        if(blueToothSerial.available())
        {
            recv_str[i] = char(blueToothSerial.read());
            i++;
            break;
        }
        time++;
        if(time > (timeout / 50)) return -1;
    }

    //read other characters from uart buffer to string
    while(blueToothSerial.available() && (i < 100))
    {
        recv_str[i] = char(blueToothSerial.read());
        i++;
    }
    recv_str[i] = '\0';

    return 0;
}

Ce Programme permet d'allumer une LED en envoyant ON via le terminal BT du smartphone. Si on envoie OFF, la LED s'éteind. Si on envoie un nombre “T” compris entre 0 et 10000, la LED va clignoter avec une période T.

#include <SoftwareSerial.h>
SoftwareSerial hc06(2, 3);
String cmd = "";
float sensor_val = 0;
// faire clignoter clignoter la led
byte led = 8;
int Tblink = 100;
float isBlink = false; // drapeau pour lancer le clignotement... ou non

void setup() {
  // pin 13 OUTPUT
  pinMode(led, OUTPUT);

  //Initialize Serial Monitor
  Serial.begin(9600);
  //Initialize Bluetooth Serial Port
  hc06.begin(115200);
}
void loop() {
  //Read data from HC06
  while (hc06.available() > 0) {
    cmd += (char)hc06.read();
  }
  //Select function with cmd
  if (cmd != "") {
    Serial.print("Command recieved : ");
    Serial.println(cmd);
    // We expect ON or OFF from bluetooth
    if (cmd == "ON") {
      Serial.println("Function is on");
      digitalWrite(led, HIGH); // alumer la led
      isBlink = false; // arrêter le clignotement
    } else if (cmd == "OFF") {
      Serial.println("Function is off");
      digitalWrite(led, LOW); // éteindre la led
      isBlink = false; // arrêter le clignotement
    } else {
      // convertir la comande en un entier
      int x = cmd.toInt(); // conversion de la chaine de caractère en un entier
      if (x >= 0 && x <= 10000) { // si la commande est un nombre entre 0 et 10000 (soit 10s)
        Tblink = x;
        clignoterLed(13, x, x);
        isBlink=true;
      }
      else {
        Serial.println("Function is off by default");
      }
    }
    cmd = ""; //reset cmd
  }
  // gestion du clignotement
  if (isBlink) {
    clignoterLed(led,Tblink,Tblink);
  }

  // Simulate sensor measurement
  sensor_val = (float)random(256); // random number between 0 and 255

  //Write sensor data to HC06
  hc06.print(sensor_val);
  delay(100);
}

void clignoterLed(int led, int Ta, int Te) { // led : patte connécéet à la led, Ta: temps d'allumage, Te: temps led éteinte
  digitalWrite(led, HIGH);
  delay(Ta);
  digitalWrite(led, LOW);
  delay(Te);
}

La carte Arduino nano BLE contient un module Bluetooth intégré. La documentation de la carte Arduino Nano BLE est disponible sur le lien suivant : https://store.arduino.cc/arduino-nano-33-ble

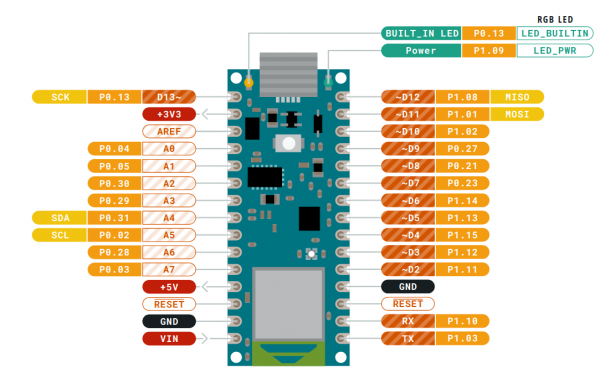

Le schéma des pattes d'entrée et sortie est le suivant :

Les schémas de câblage et fritzing sont disponibles sur le lien suivant : https://store.arduino.cc/arduino-nano-33-ble :

• Schéma Fritzing

La librairie permettant de contrôler la carte depuis l'IDE est la suivante : ArduinoBLE library

Tutoriel Seeeduino :

• HC-05 Grove BLE v1
