• Porteur(s) du projet : Estelle JOLY; Clara DELMON; Maïwenn RENAULT
• Date : 08/03/2016
• Licence : libre !
• Contexte : Noailles Tous Ici
• Fichiers : liens éventuels
• Lien : lien vers un site éventuellement

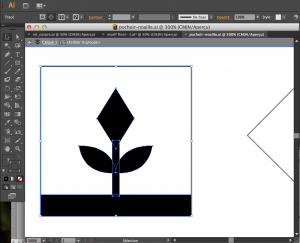

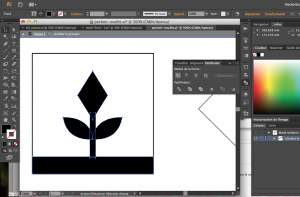

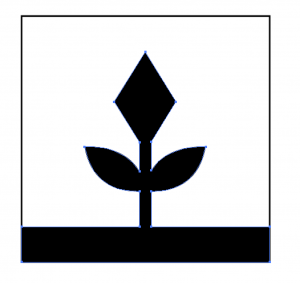

Les fichiers des pictogrammes à découper ont été conçus sur Illustrator. Les formes doivent être liées à l'aide du pathfinder >réunion, afin de créer une seule forme pour la découpe.

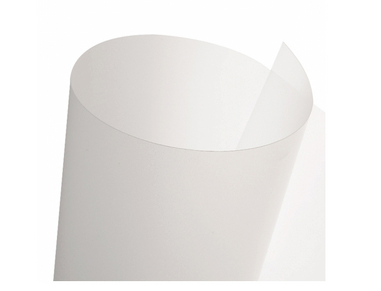

Pour concevoir les pochoirs nous avons utilisé des feuilles de polypropylène “Canson Home Déco Plastique souple 455 g/m², feuille 50 x 70cm”, grises à environ 5€ la feuille dans les magasins de création.

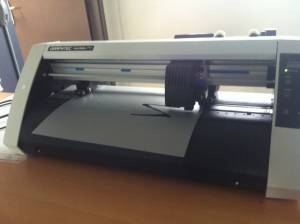

Toujours placer les bords de la feuille sur des zones bleues, en fonction du format et des 3 traits de couleur.

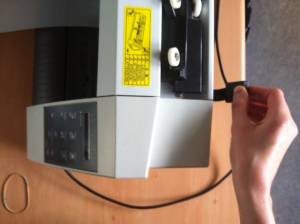

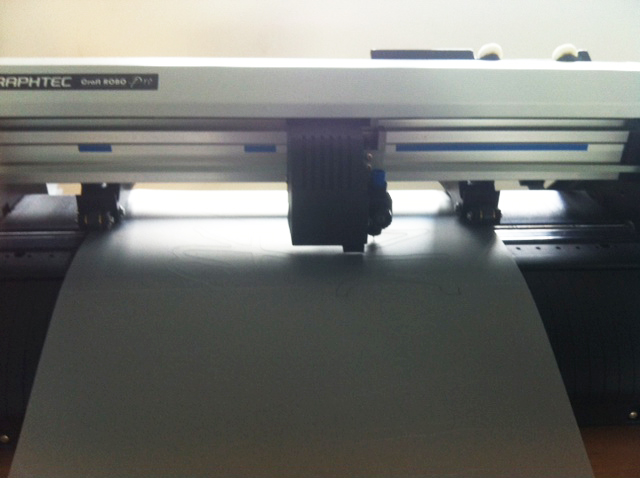

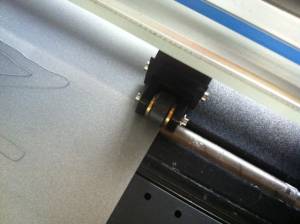

Disposer les roulettes qui vont maintenir le format en place sur les bords de la feuille. Abaisser la manette à l'arrière qui permet de bloquer ces roues contre la feuille.

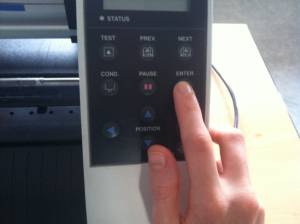

Appuyer sur la touche “Enter” (illustrée par une flèche) et le plotter va reconnaître le format et se placer pour être prêt à la découpe.

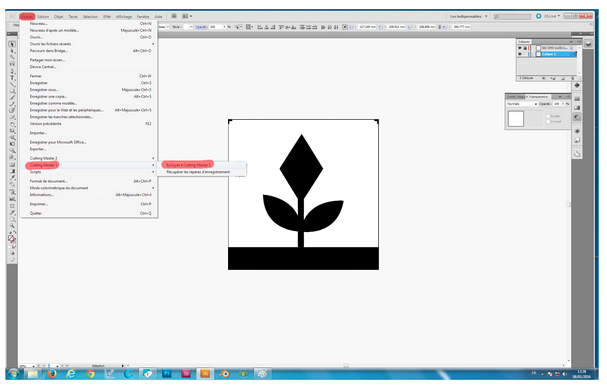

Ouvrir votre fichier Illustrator, puis cliquer sur Fichier > Cutting Master 3 > envoyer à cutting master 3

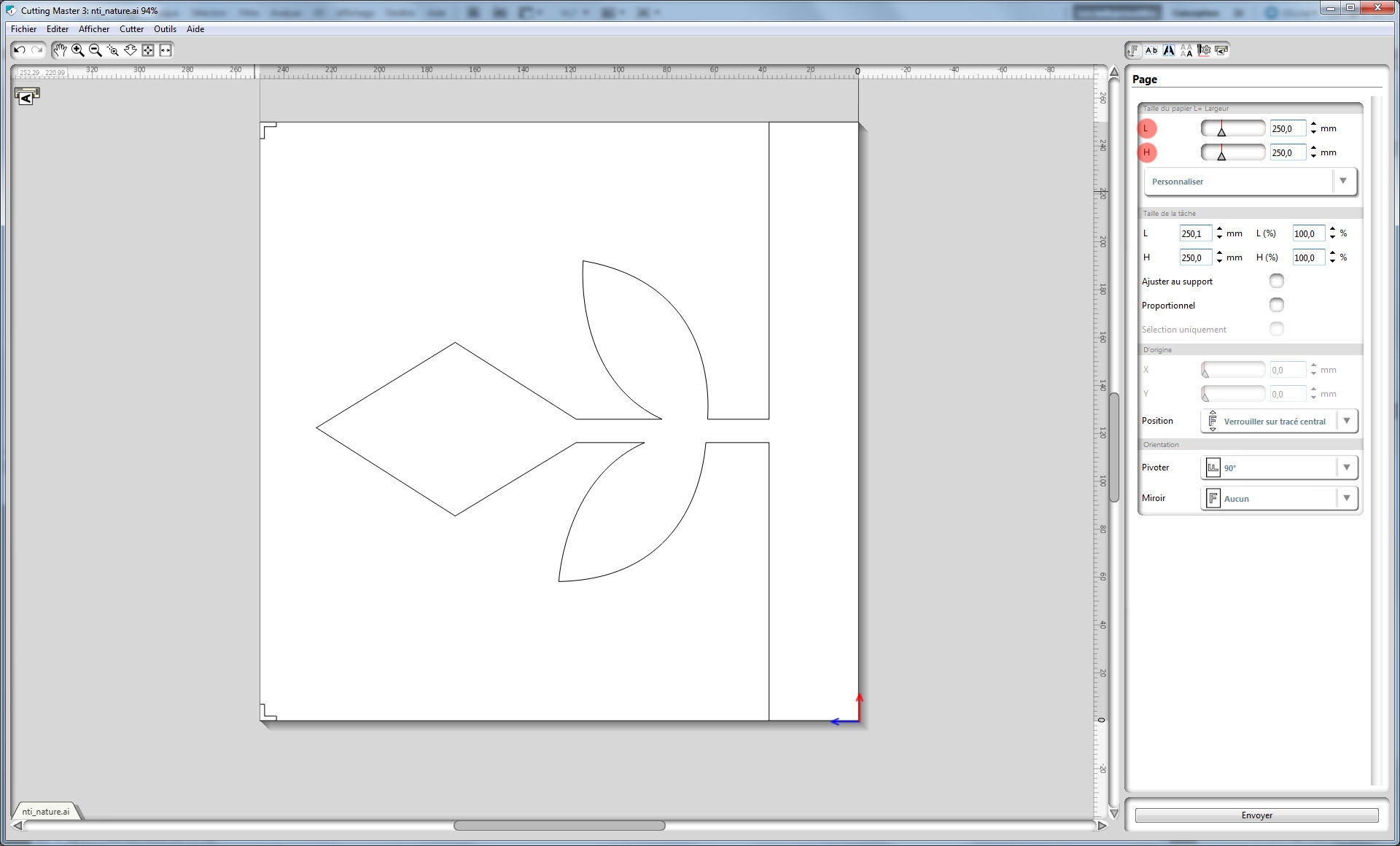

Il est nécessaire de faire attention et modifier si besoin les réglages suivants dans l'onglet Page : Taille du papier (Largeur & Hauteur en mm).

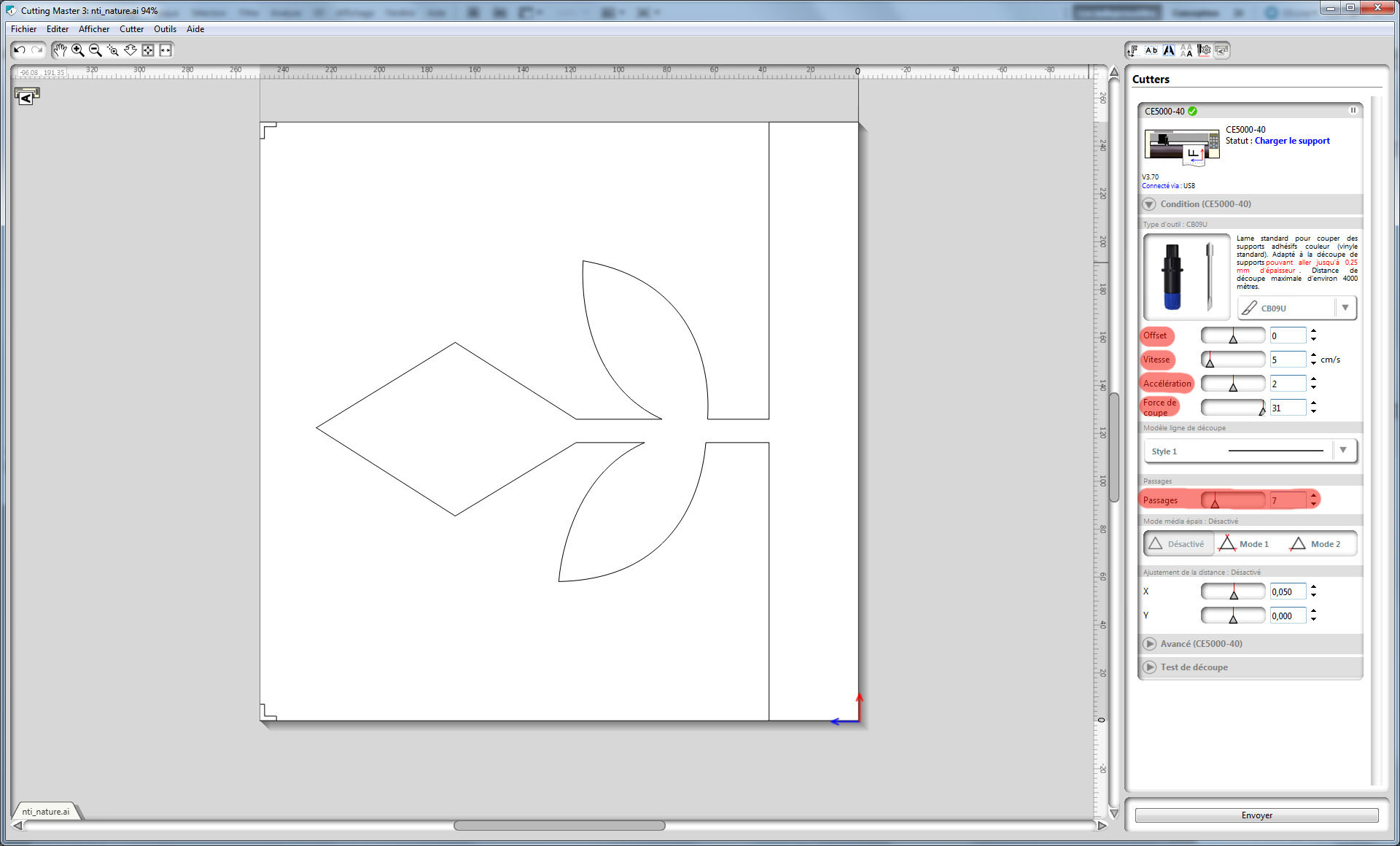

Puis dans l'onglet Cutters modifier si besoin les réglages suivants: Offset, Vitesse, Accélération, Force de coupe, Passages, Position : Centrer Grâce aux tests nous avons pu établir la force de coupe, le nombre de passage et la vitesse.

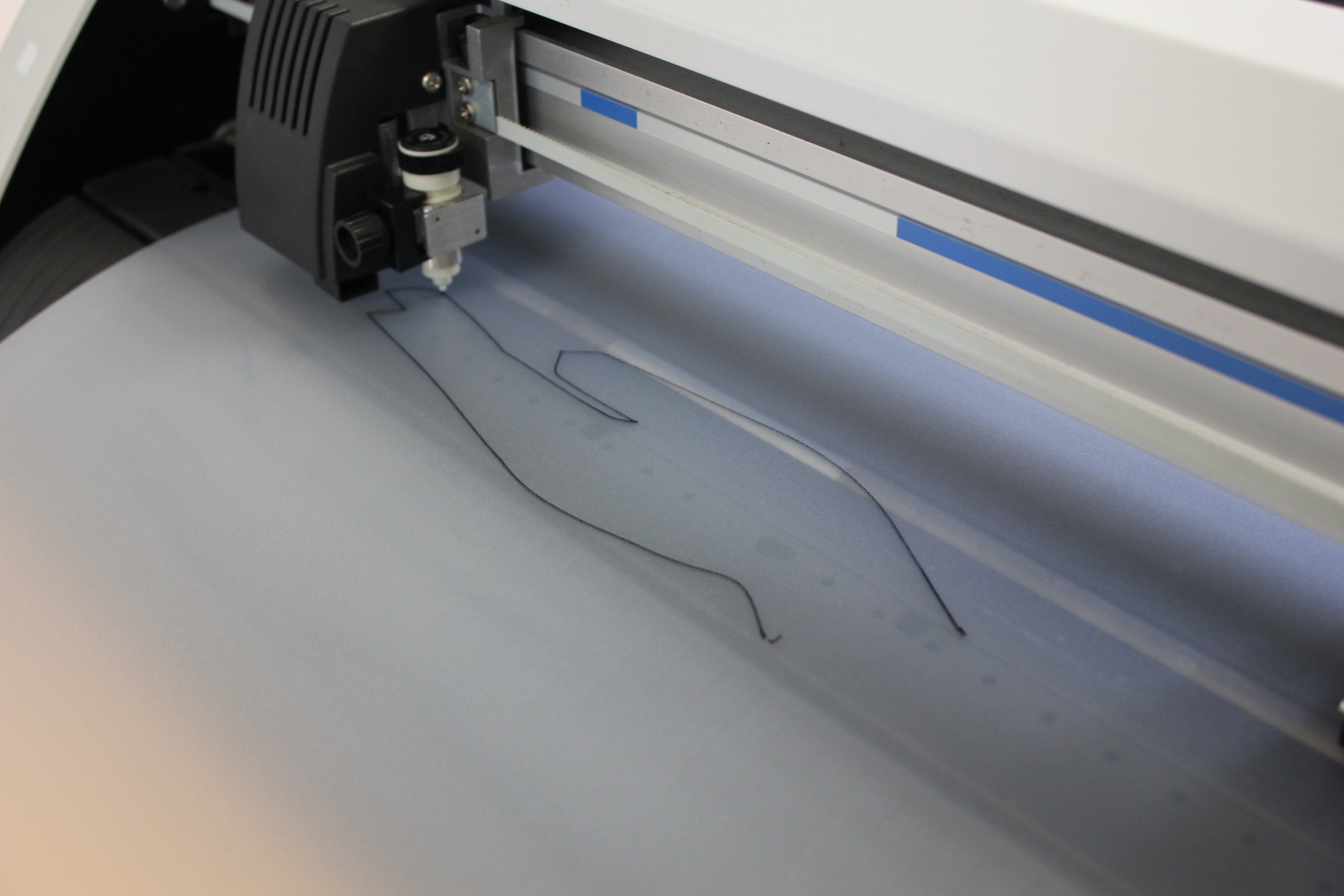

Nous avons tout d'abord fait des tests des dessins, en échangeant la lame par un feutre. Il s'agit de vérifier si le plotter a bien pris en compte le format, tout les traits du dessins et qu'il dessine à l'endroit que nous souhaitons.

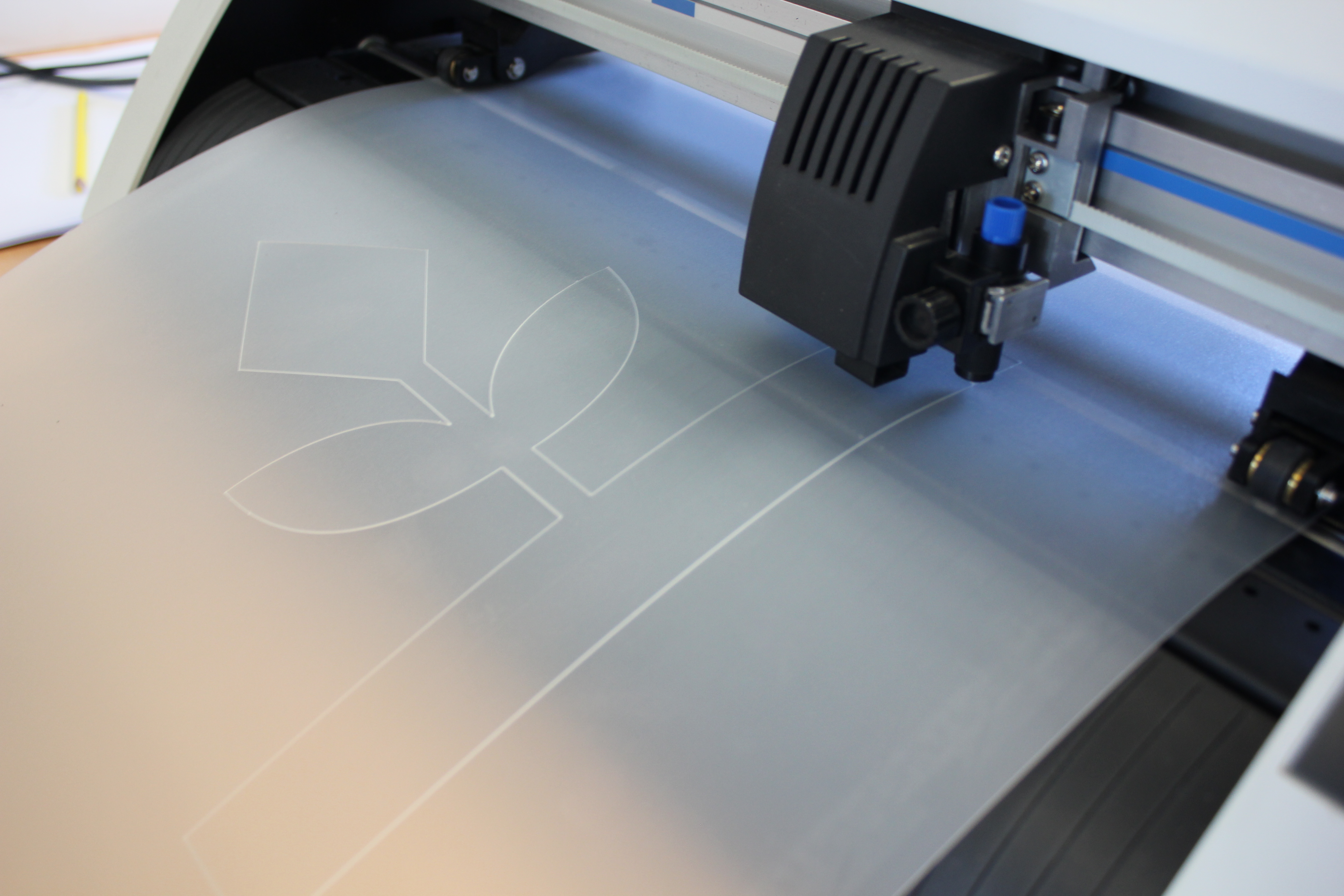

Cliquer sur Envoyer dans le logiciel Cutting Master 3 pour lancer la découpe

Les 7 passages ne détachaient pas les formes du plastique et 8 passages étaient de trop, nous avons donc fait les finitions à la mains à l'aide d'un scalpel.
